Açıklama
321 Düz – Aşağı Eğimli Sağ Tarafta Çıkış Te (30°–45°) Ne İşe Yarar?

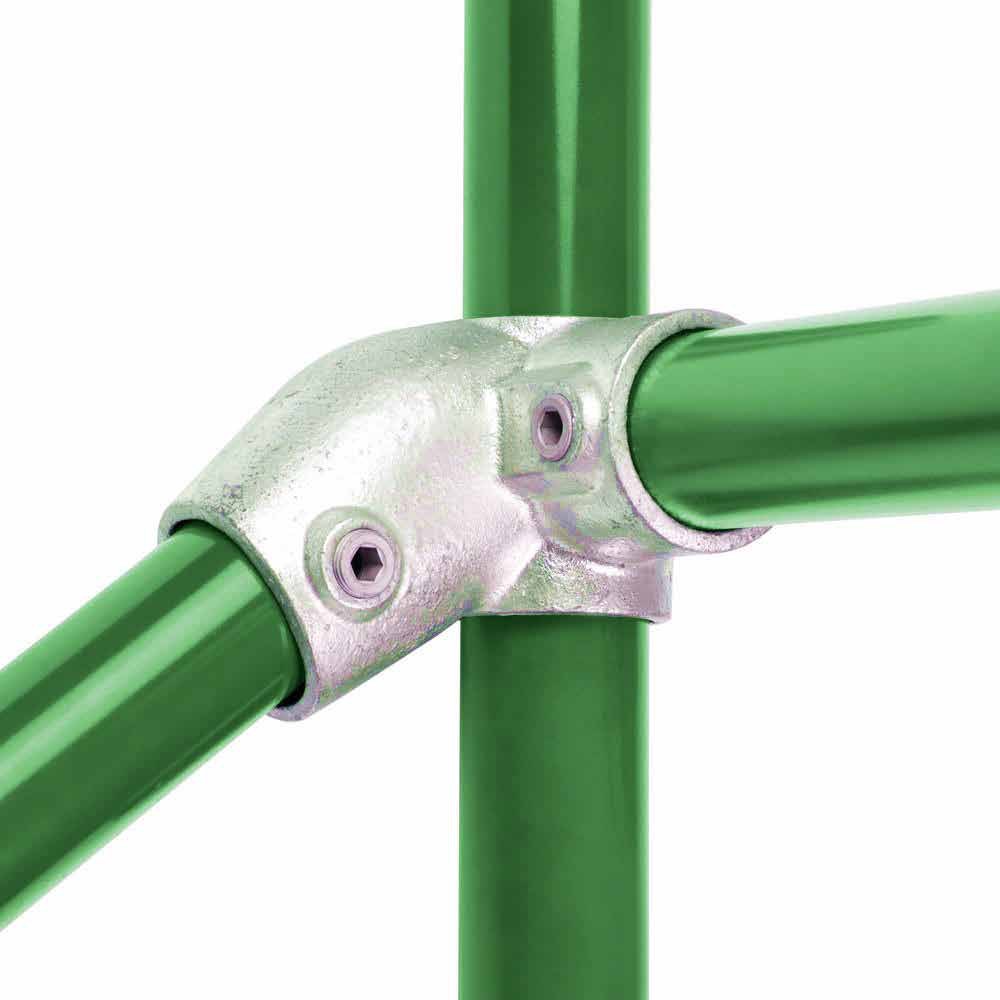

Düz korkuluğun aşağı eğimli korkuluğa döndüğü köşede, dikmenin devam ettiği noktalarda kullanılan ve çıkışı sağ tarafta olan te parçasıdır. Eğim açısı 30° ile 45° arasındadır.
Ölçüler

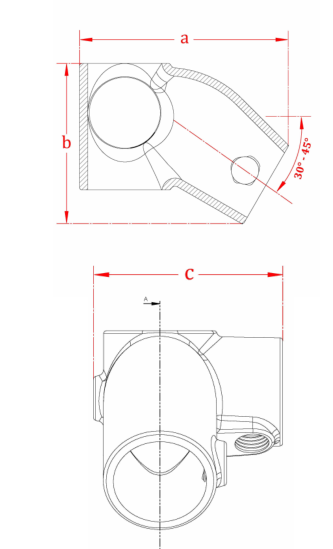

321 Düz – Aşağı Eğimli Sağ Tarafta Çıkış Te (30°–45°), 33,7, 42,4 ve 48,3 mm dış çaplı borular için 3 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|
| B34 | 33,7 | 107 | 82 | 80 |
| C42 | 42,4 | 127 | 98 | 93 |
| D48 | 48,3 | 141 | 107 | 102 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
