Açıklama
132 Korkuluk Taban Flanşı Ne İşe Yarar?

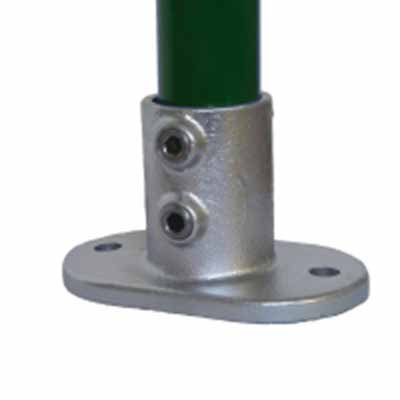

Korkuluk dikmelerini zemine sabitlemek için tasarlanmış, iki cıvata delikli taban flanşıdır. Dikmeyi iki vidayla sıkıca kavrar.
Ölçüler

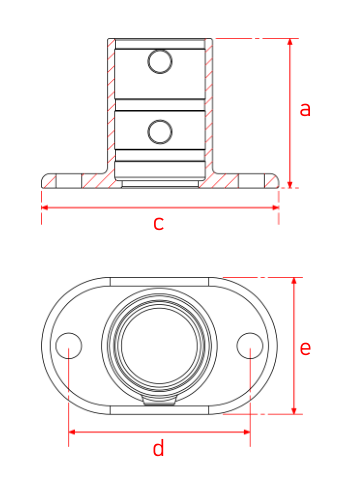

132 Korkuluk Taban Flanşı, 33,7, 42,4, 48,3 ve 60,3 mm dış çaplı borular için 4 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | a (mm) | c (mm) | d (mm) | e (mm) | Delik çapı (mm) |
|---|---|---|---|---|---|---|
| B34 | 33,7 | 71 | 127 | 89 | 62 | 15 |
| C42 | 42,4 | 84 | 139 | 101 | 72 | 15 |
| D48 | 48,3 | 89 | 152 | 114 | 86 | 15 |
| E60 | 60,3 | 104 | 165 | 127 | 96 | 18 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
