Açıklama

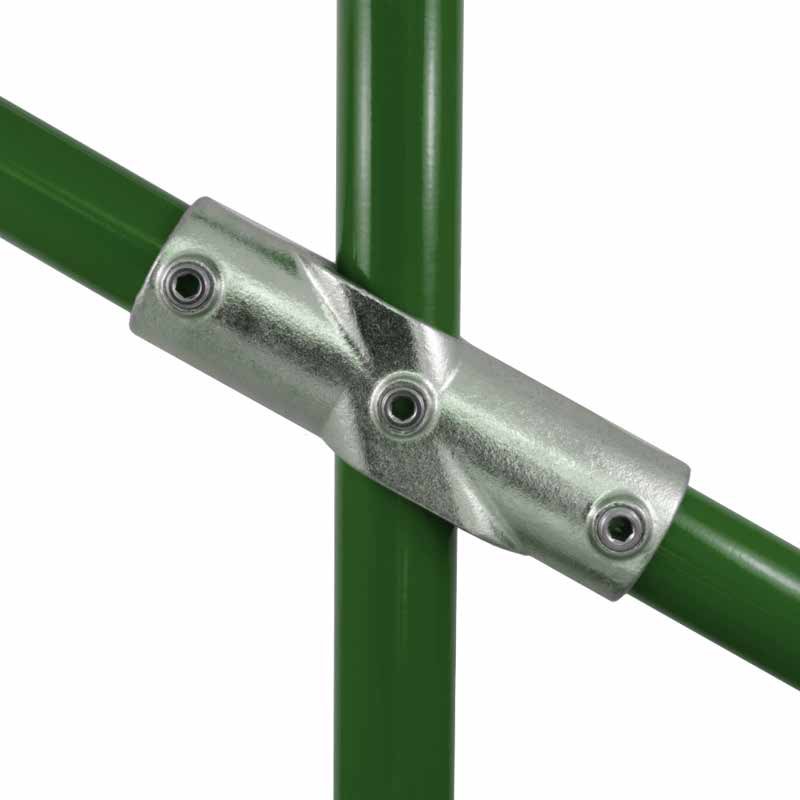

130 Ayarlanabilir İstavroz (30°–45°) Ne İşe Yarar?
Dikme parçanın içinden kesintisiz geçer; iki eğimli boru 30° ile 45° arasında ayarlanabilen açıyla karşılıklı bağlanır. Eğimli korkuluklarda ara boruların dikmeye bağlantısında kullanılır.
Ölçüler

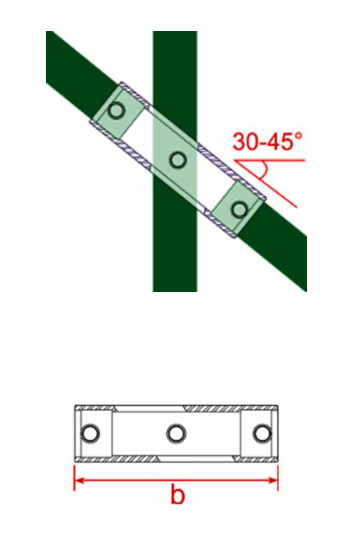

130 Ayarlanabilir İstavroz (30°–45°), 33,7, 42,4 ve 48,3 mm dış çaplı borular için 3 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | b (mm) |
|---|---|---|
| B34 | 33,7 | 147 |
| C42 | 42,4 | 181 |
| D48 | 48,3 | 217 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
