Açıklama

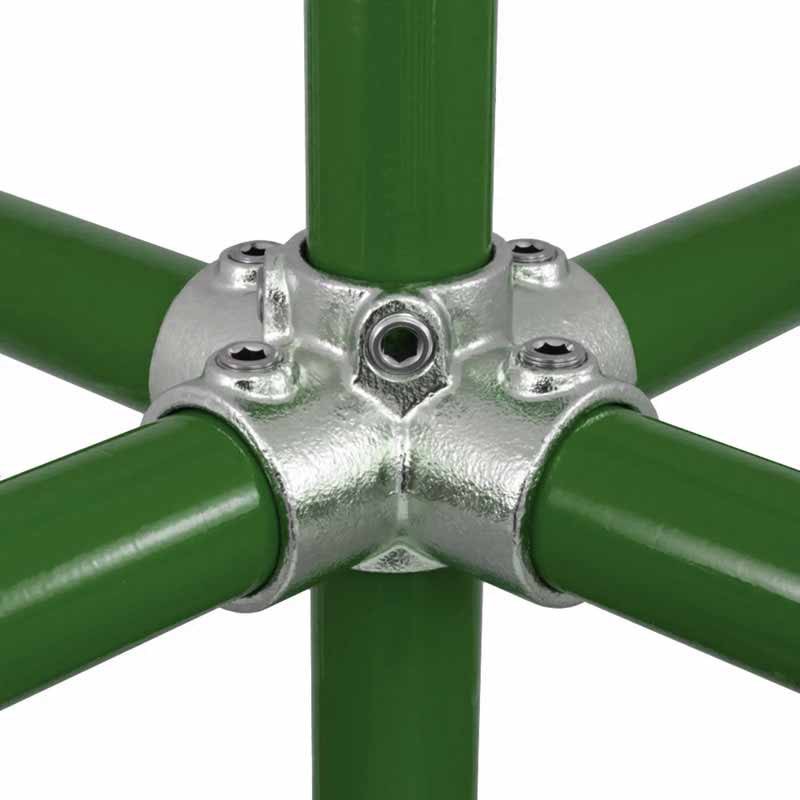

158 Merkez İstavroz Ne İşe Yarar?
Dikme parçanın içinden kesintisiz geçerken dört yönden gelen yatay boruları aynı noktada birleştirir. Çerçeve ve raf yapılarının orta düğüm noktalarında kullanılır.
Ölçüler

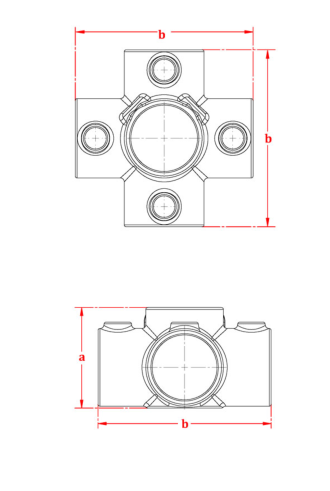

158 Merkez İstavroz, 33,7, 42,4, 48,3 ve 60,3 mm dış çaplı borular için 4 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | a (mm) | b (mm) |
|---|---|---|---|
| B34 | 33,7 | 61 | 92 |
| C42 | 42,4 | 70 | 120 |
| D48 | 48,3 | 79 | 136 |
| E60 | 60,3 | 95 | 168 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
