Açıklama
167 Çift Döner Kombinasyon Ne İşe Yarar?

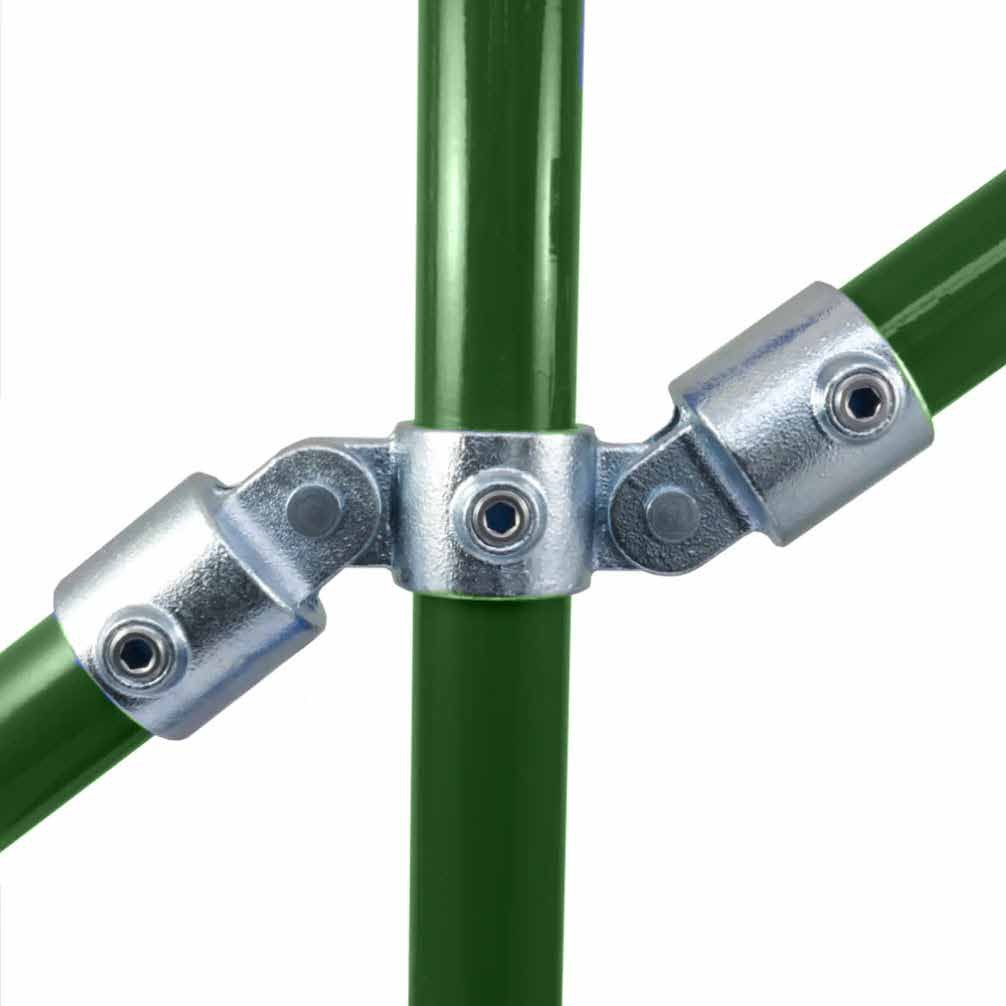

Bir boruya iki boruyu ayrı ayrı ayarlanabilen açılarla bağlayan döner mafsallı bağlantıdır. Eğimli ve açılı hatlarda, iki yönde de standart dışı açı gerektiğinde kullanılır.
Ölçüler

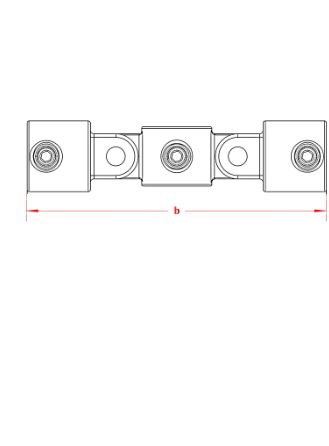

167 Çift Döner Kombinasyon, 33,7, 42,4, 48,3 ve 60,3 mm dış çaplı borular için 4 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | b (mm) |
|---|---|---|
| B34 | 33,7 | 209 |
| C42 | 42,4 | 234 |
| D48 | 48,3 | 260 |
| E60 | 60,3 | 304 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
