Açıklama
116 3 Yol Geçiş Ne İşe Yarar?

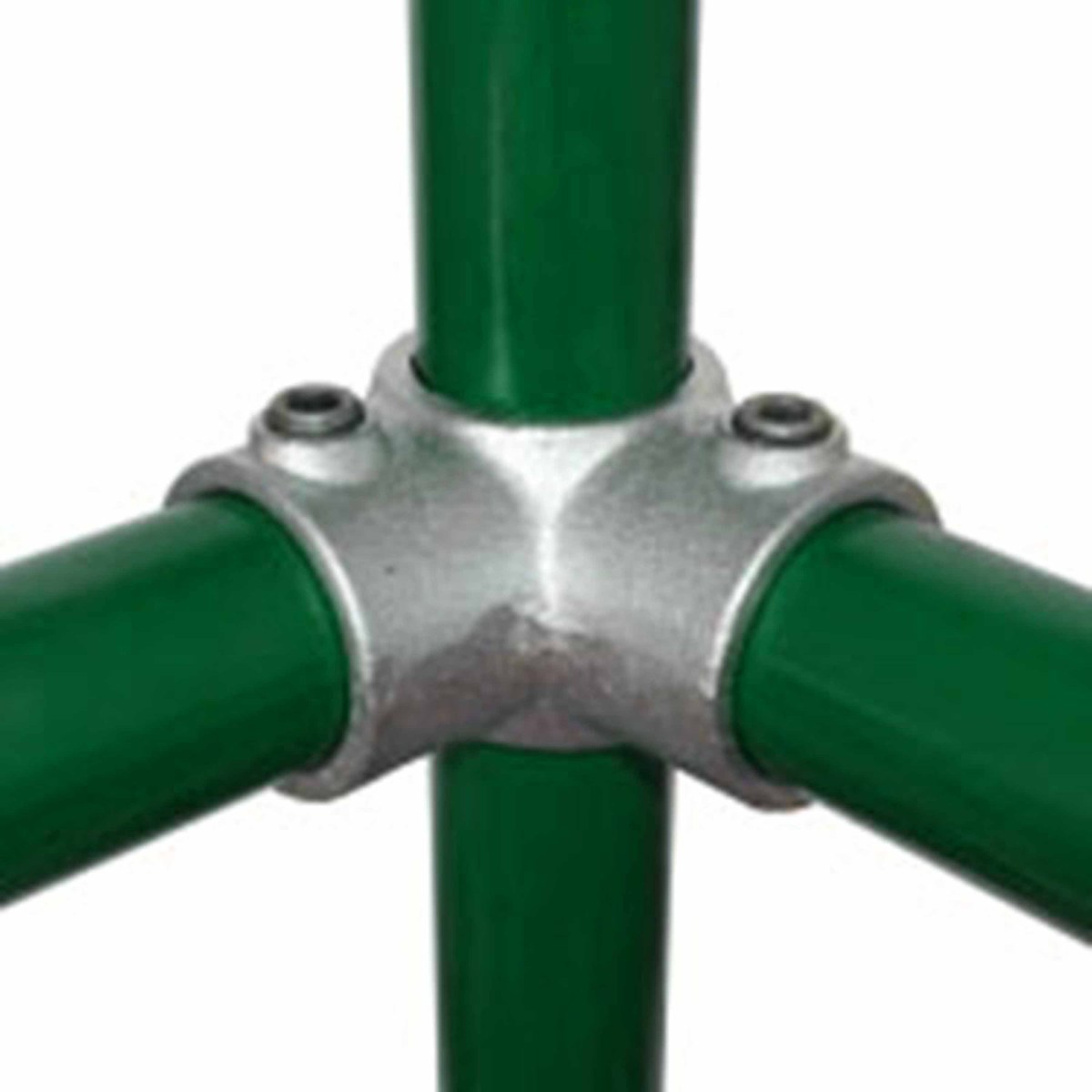

Dikme parçanın içinden kesintisiz geçer; iki yatay boru köşede birbirine 90° açıyla bağlanır. Ara korkuluk borularının köşe dönüşlerinde kullanılır.
Ölçüler

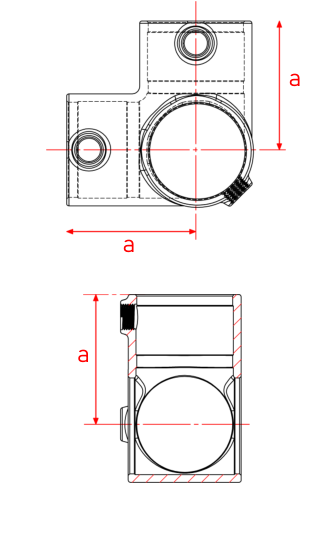

116 3 Yol Geçiş, 33,7, 42,4, 48,3 ve 60,3 mm dış çaplı borular için 4 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | a (mm) |
|---|---|---|
| B34 | 33,7 | 46 |
| C42 | 42,4 | 60 |
| D48 | 48,3 | 68 |
| E60 | 60,3 | 84 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
