Açıklama
161 Ofset Geçişi Ne İşe Yarar?

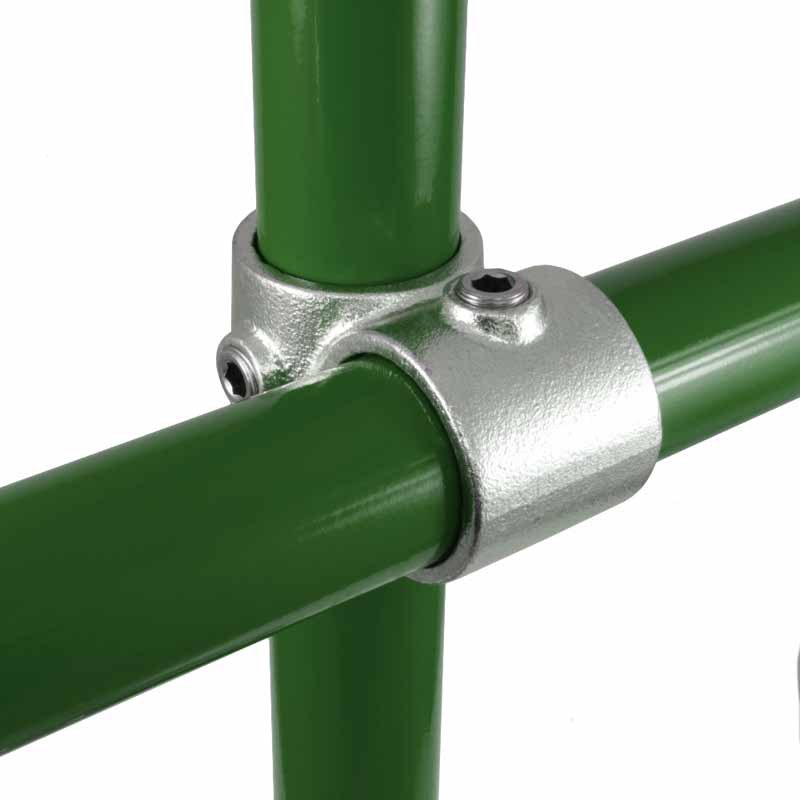

İki boruyu eksenleri kaçık şekilde, üst üste 90° çapraz bağlar. Boruların birbirini kesmeden geçmesi gereken çerçeve ve raf yapılarında kullanılır.
Ölçüler

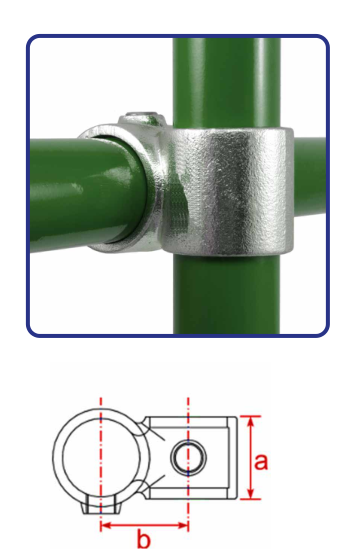

161 Ofset Geçişi, 33,7, 42,4, 48,3 ve 60,3 mm dış çaplı borular için 4 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | a (mm) | b (mm) |
|---|---|---|---|
| B34 | 33,7 | 38,5 | 41 |
| C42 | 42,4 | 46 | 49,5 |
| D48 | 48,3 | 51 | 55 |
| E60 | 60,3 | 61 | 67 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
