Açıklama
173F Tek Döner Kombinasyon Dişi Parçası Ne İşe Yarar?

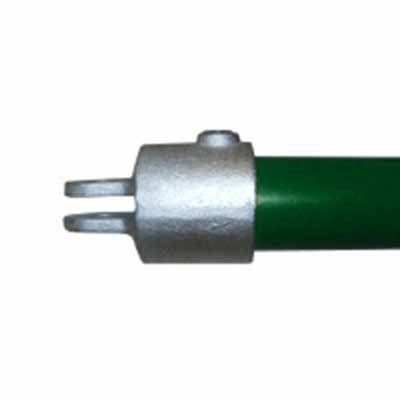

Tek döner kombinasyonun boru ucuna takılan çatallı dişi parçasıdır. Erkek parçaların (173M, 167M, 168M) kulağına pimle bağlanır.
Ölçüler

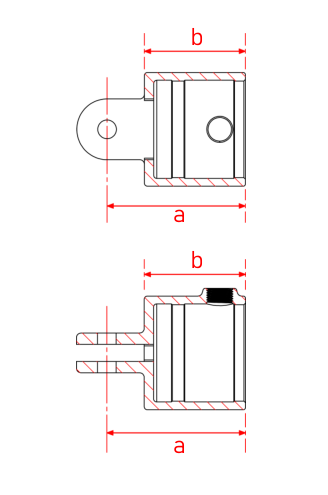

173F Tek Döner Kombinasyon Dişi Parçası, 33,7, 42,4, 48,3 ve 60,3 mm dış çaplı borular için 4 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | a (mm) | b (mm) |
|---|---|---|---|
| B34 | 33,7 | 61 | 38 |
| C42 | 42,4 | 69 | 46 |
| D48 | 48,3 | 77 | 55 |
| E60 | 60,3 | 89 | 65 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
