Açıklama
138 Kapı Gözü Ne İşe Yarar?

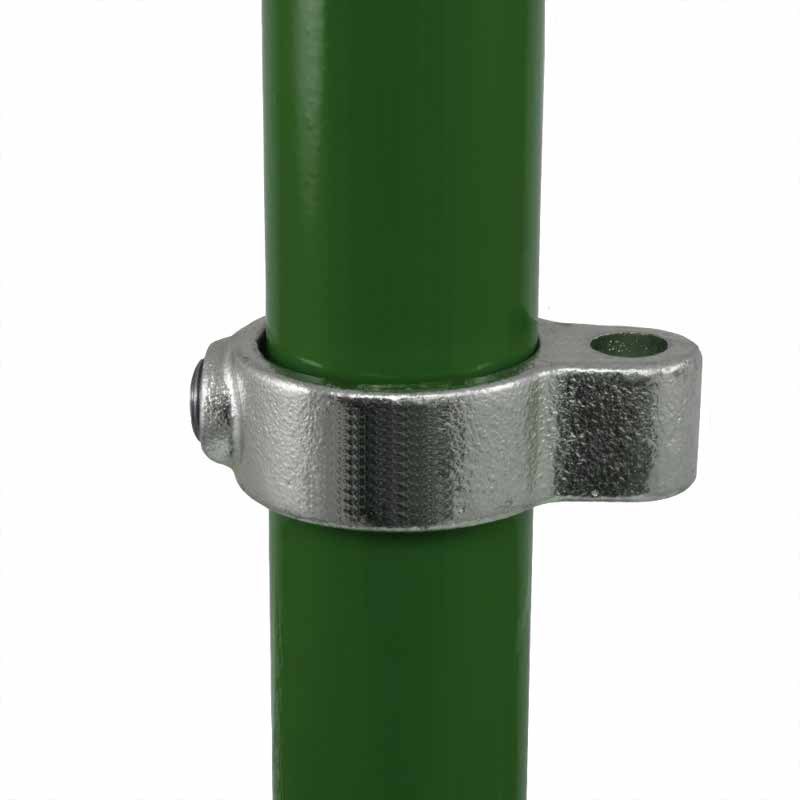

Boru korkuluklara kapı kanadı takmak için kullanılan kapı gözüdür. Kapı menteşesi (140) ile birlikte çalışır; menteşenin pimi bu gözün içine oturur.
Ölçüler

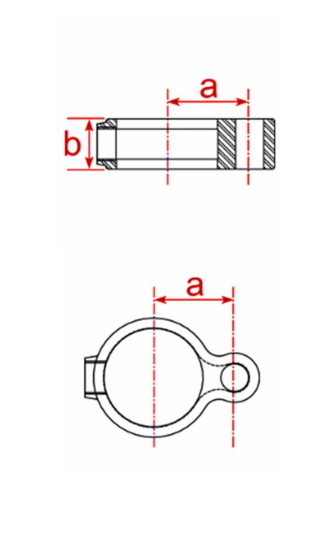

138 Kapı Gözü, 33,7, 42,4 ve 48,3 mm dış çaplı borular için 3 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | a (mm) | b (mm) | Delik çapı (mm) |
|---|---|---|---|---|
| B34 | 33,7 | 33 | 25 | 14 |
| C42 | 42,4 | 38 | 25 | 14 |
| D48 | 48,3 | 41 | 25 | 14 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
