168M Köşe Döner Kombinasyon Erkek Parça Ne İşe Yarar?

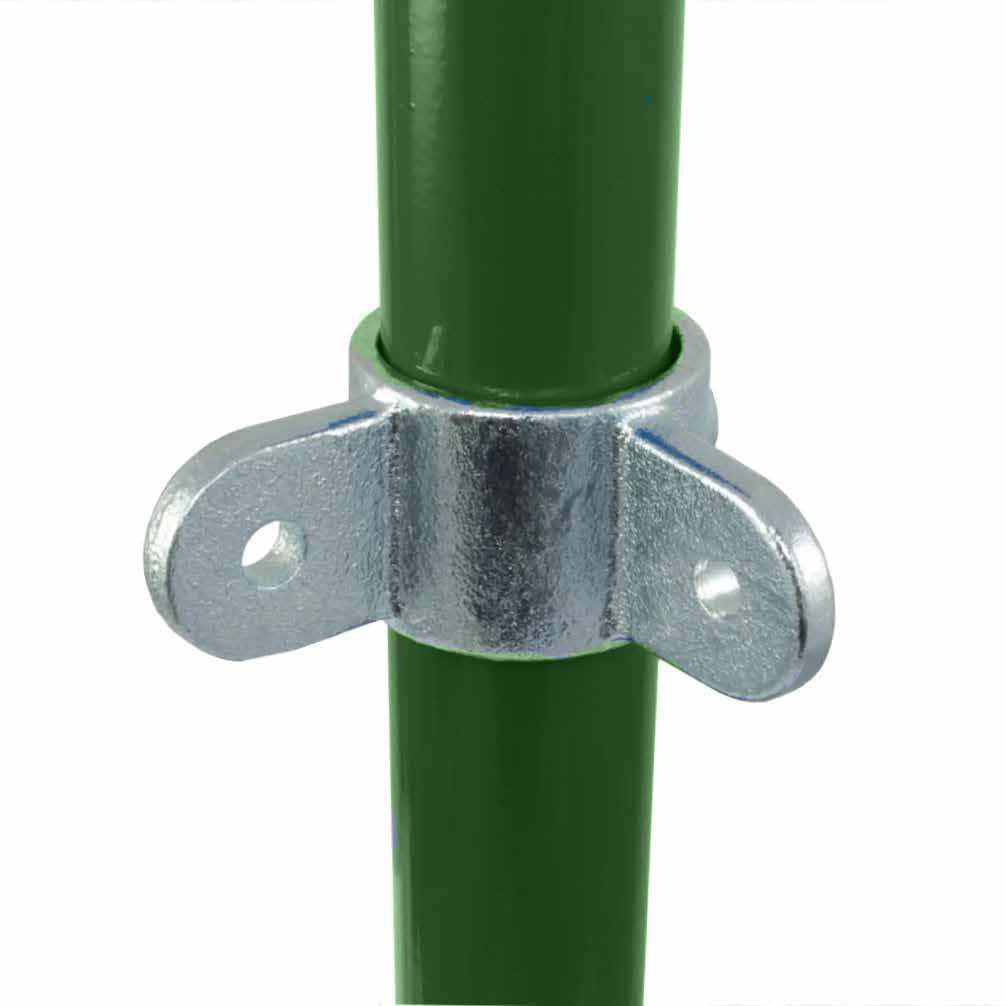

Köşe döner kombinasyonun boru üzerine takılan, kulakları 90° açılı erkek parçasıdır. Dişi parçalarla (173F) birlikte kullanılır.
Ölçüler

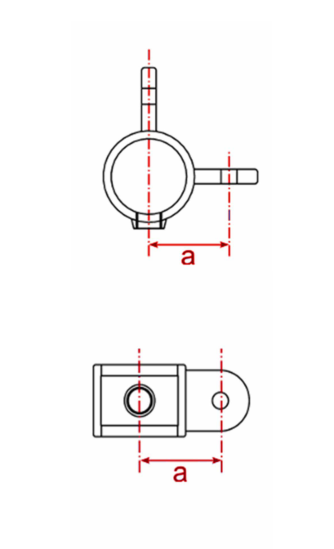

168M Köşe Döner Kombinasyon Erkek Parça, 33,7, 42,4, 48,3 ve 60,3 mm dış çaplı borular için 4 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | a (mm) |
|---|---|---|
| B34 | 33,7 | 43,5 |
| C42 | 42,4 | 48 |
| D48 | 48,3 | 53 |
| E60 | 60,3 | 63 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
