Açıklama

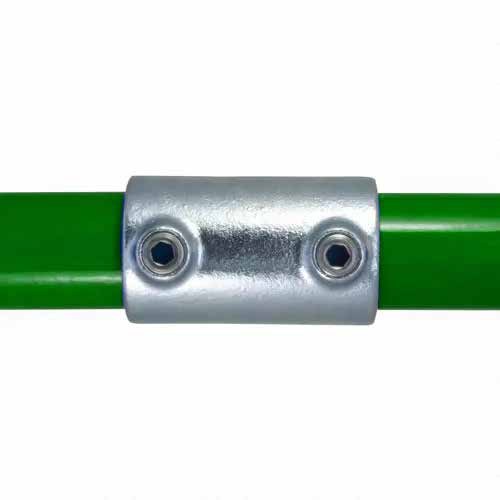

149 Dış Kol Bağlantısı Ne İşe Yarar?
Aynı çaptaki iki boruyu uç uca birleştiren dıştan geçme manşondur. Uzun korkuluk hatlarında boru ekleme noktalarında kullanılır.
Ölçüler

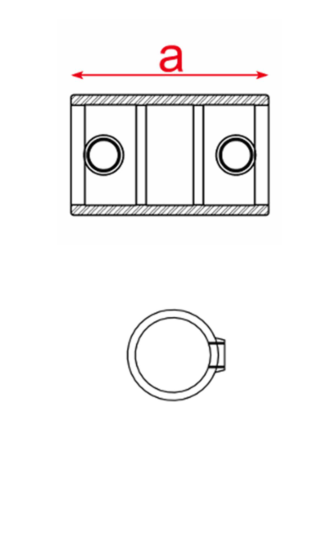

149 Dış Kol Bağlantısı, 33,7, 42,4, 48,3 ve 60,3 mm dış çaplı borular için 4 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | a (mm) |
|---|---|---|
| B34 | 33,7 | 90 |
| C42 | 42,4 | 100 |
| D48 | 48,3 | 100 |
| E60 | 60,3 | 120 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
