124 Değişken Açılı Dirsek (15°–60°) Ne İşe Yarar?

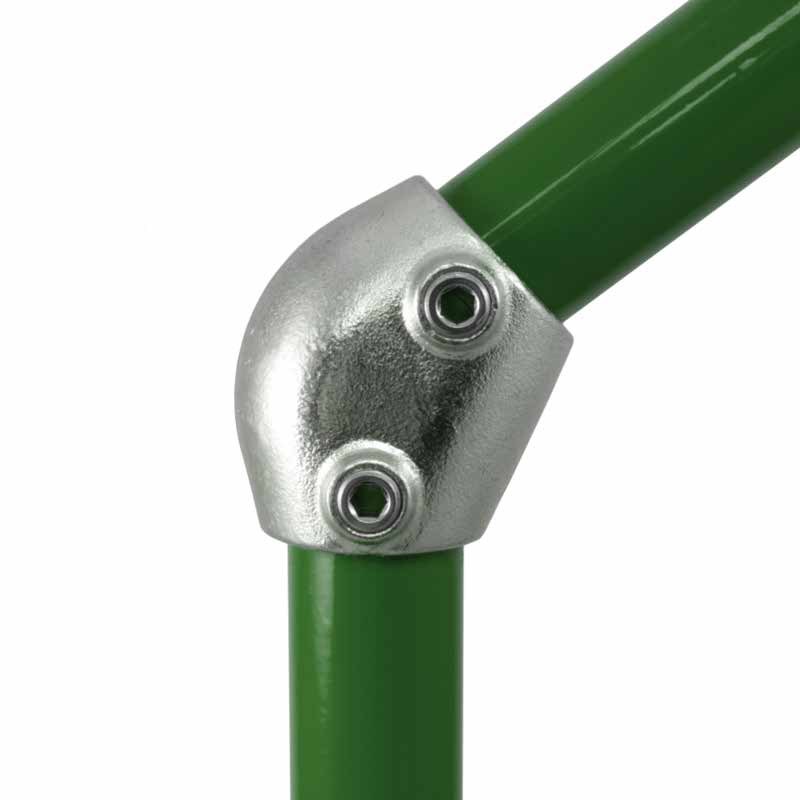

İki boruyu 15° ile 60° arasında ayarlanabilen açıyla birleştiren dirsektir. Eğimi değişen korkuluk hatlarında ve standart dışı açılarda kullanılır.
Ölçüler

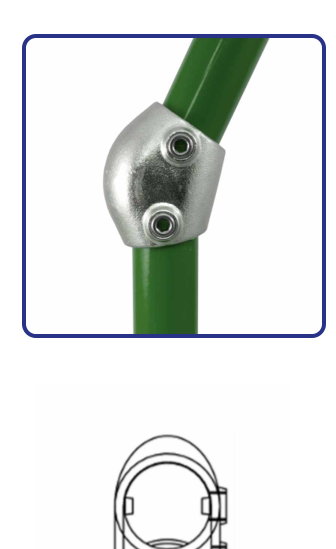

124 Değişken Açılı Dirsek (15°–60°), 33,7, 42,4 ve 48,3 mm dış çaplı borular için 3 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | a (mm) |
|---|---|---|
| B34 | 33,7 | 91 |
| C42 | 42,4 | 110 |
| D48 | 48,3 | 122 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
