Açıklama
326 Düz – Aşağı/Yukarı Eğimli İstavroz (30°–45°) Ne İşe Yarar?

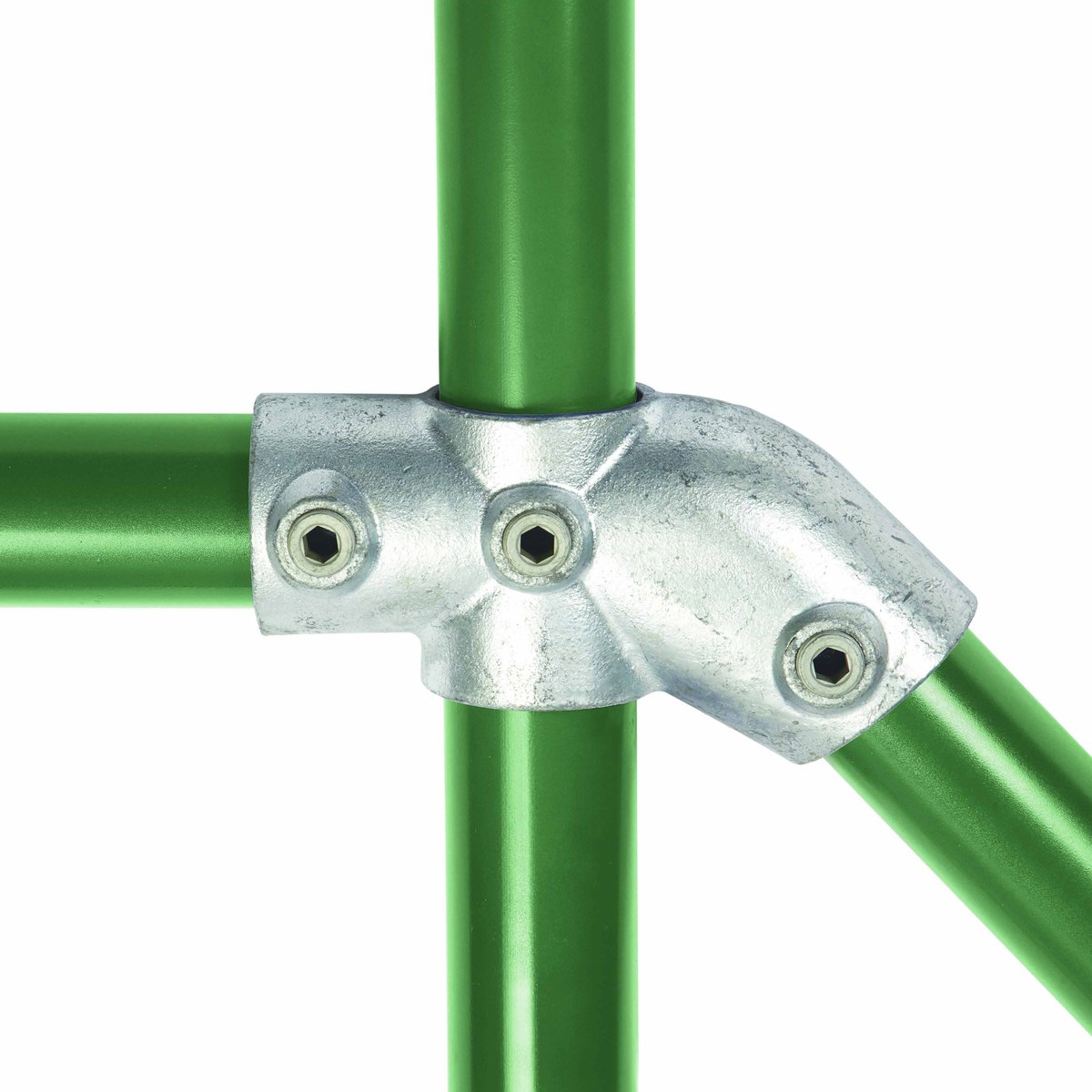

Düz korkuluktan aşağı veya yukarı eğimli korkuluğa geçiş noktasında, dikme parçanın içinden geçerken ara boruları bağlayan istavrozdur. Eğim açısı 30° ile 45° arasındadır.
Ölçüler

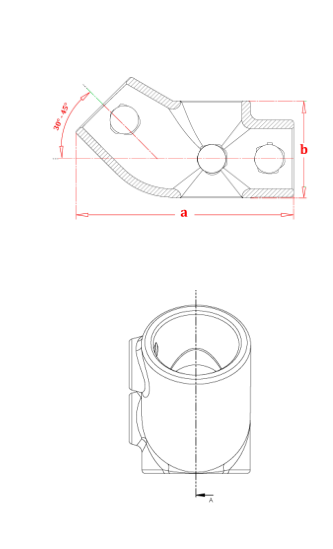

326 Düz – Aşağı/Yukarı Eğimli İstavroz (30°–45°), 33,7, 42,4 ve 48,3 mm dış çaplı borular için 3 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | a (mm) | b (mm) |
|---|---|---|---|
| B34 | 33,7 | 112 | 57 |
| C42 | 42,4 | 139 | 68 |
| D48 | 48,3 | 155 | 73 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
