Açıklama
131 Taban Flanşı Ne İşe Yarar?

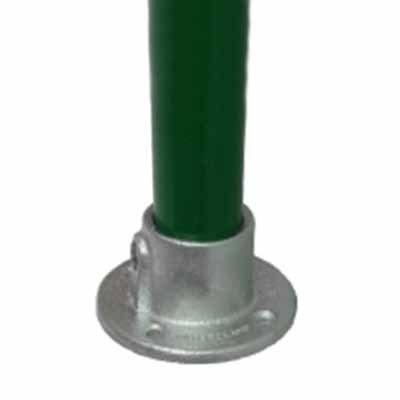

Boruyu zemine veya duvara sabitlemek için kullanılan yuvarlak taban flanşıdır. Hafif yapılar, raf ve mobilya uygulamaları ile duvar bağlantıları için uygundur.
Ölçüler

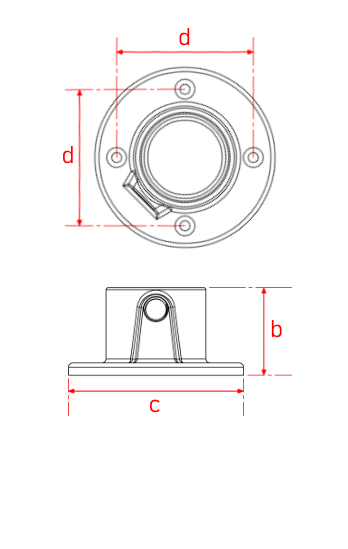

131 Taban Flanşı, 33,7, 42,4, 48,3 ve 60,3 mm dış çaplı borular için 4 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | b (mm) | c (mm) | d (mm) | Delik çapı (mm) |
|---|---|---|---|---|---|
| B34 | 33,7 | 48 | 89 | 65 | 7 |
| C42 | 42,4 | 51 | 102 | 76 | 7 |
| D48 | 48,3 | 59 | 114 | 88,5 | 7 |
| E60 | 60,3 | 64 | 128 | 97 | 7 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
