Açıklama

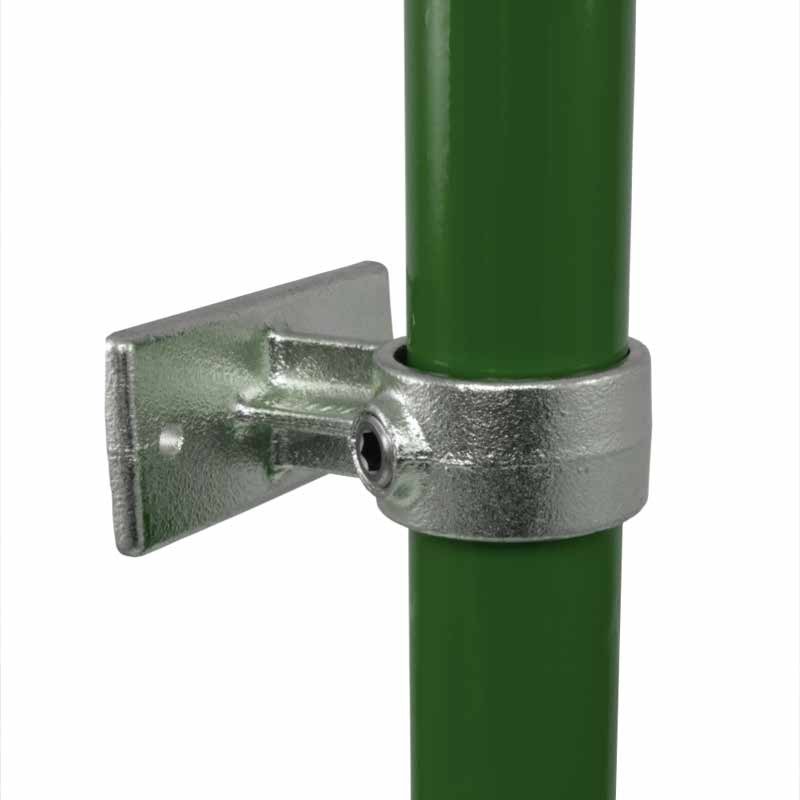

143 Küpeşte Braketi Ne İşe Yarar?
Küpeşte borusunu duvara sabitlemek için kullanılan brakettir. Duvar plakası vidalarla sabitlenir, küpeşte borusu halkanın içinden geçer.
Ölçüler

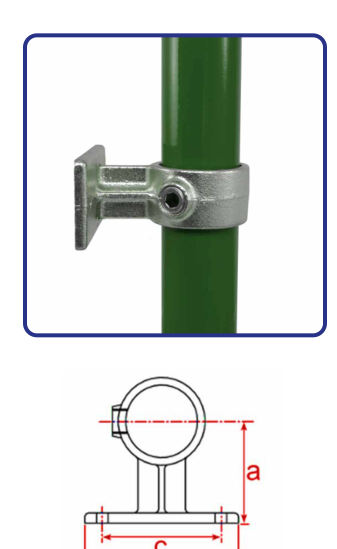

143 Küpeşte Braketi, 33,7, 42,4 ve 48,3 mm dış çaplı borular için 3 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | Delik çapı (mm) |
|---|---|---|---|---|---|---|---|
| B34 | 33,7 | 57 | 80 | 62 | 44 | 7 | 8 |
| C42 | 42,4 | 62 | 102 | 82,5 | 45 | 7 | 8 |
| D48 | 48,3 | 70 | 107 | 82,5 | 50 | 7 | 8 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
