Açıklama
320 Düz – Aşağı Eğimli Sağ Tarafta Çıkış Dirseği (30°–45°) Ne İşe Yarar?
Düz korkuluğun aşağı eğimli korkuluğa döndüğü köşede kullanılan, çıkışı sağ tarafta olan dirsektir. Eğim açısı 30° ile 45° arasındadır; merdiven başı köşelerinde kullanılır.
Ölçüler

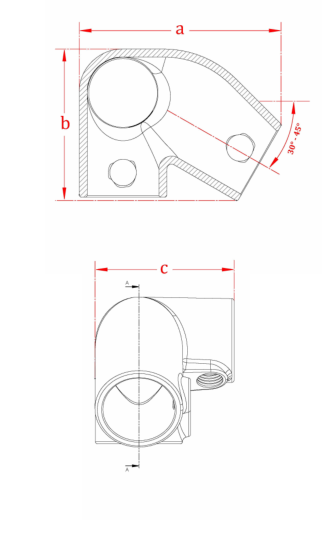

320 Düz – Aşağı Eğimli Sağ Tarafta Çıkış Dirseği (30°–45°), 33,7, 42,4 ve 48,3 mm dış çaplı borular için 3 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | a (mm) | b (mm) | c (mm) |
|---|---|---|---|---|
| B34 | 33,7 | 107 | 80 | 74 |
| C42 | 42,4 | 127 | 95 | 88 |
| D48 | 48,3 | 141 | 106 | 98 |
Malzeme ve Montaj

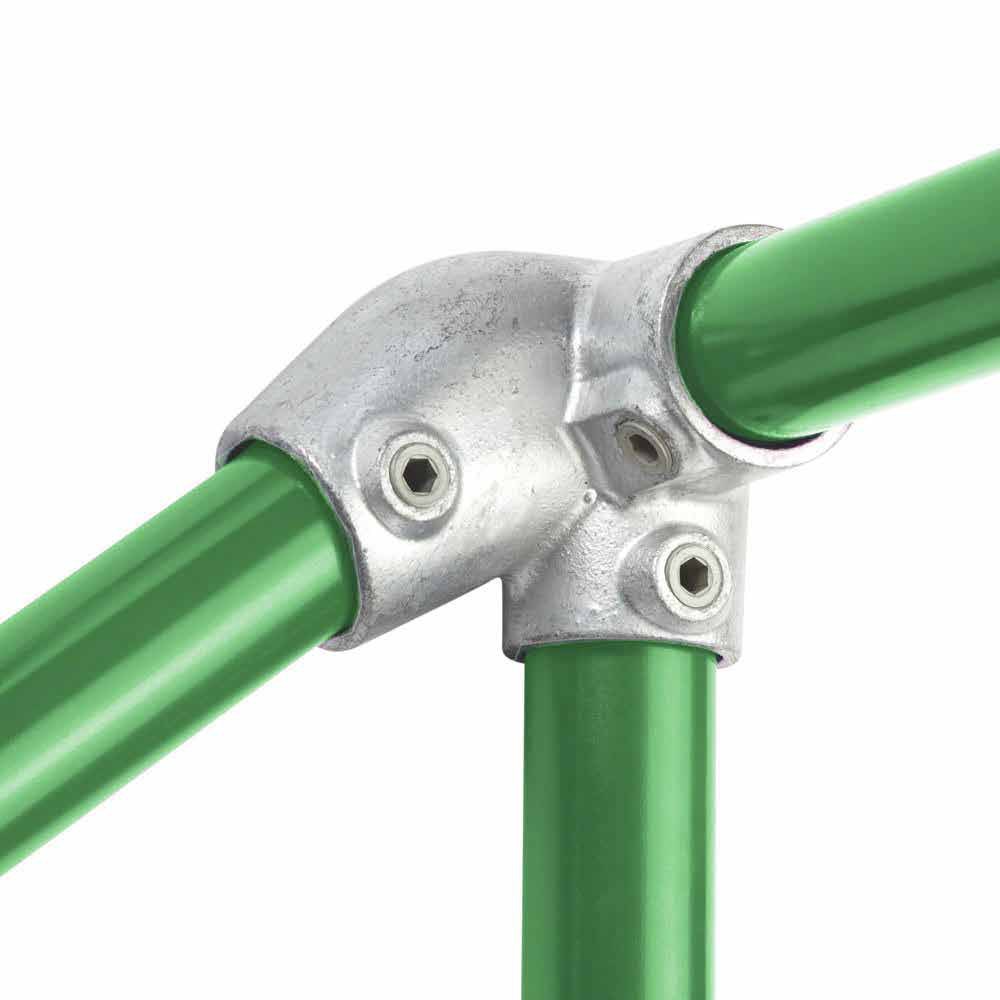

Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
