Açıklama
173 Tek Döner Kombinasyon Ne İşe Yarar?

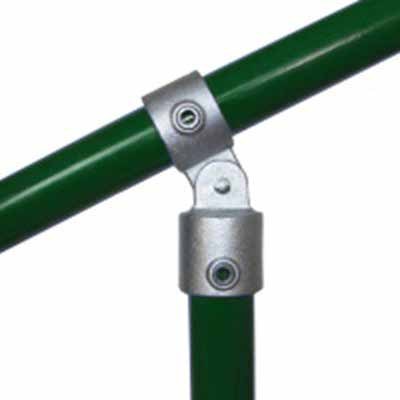

Bir boruyu diğerine ayarlanabilen açıyla bağlayan döner mafsallı bağlantıdır. Destek çubukları, çapraz bağlantılar ve eğimli borular için kullanılır.
Ölçüler

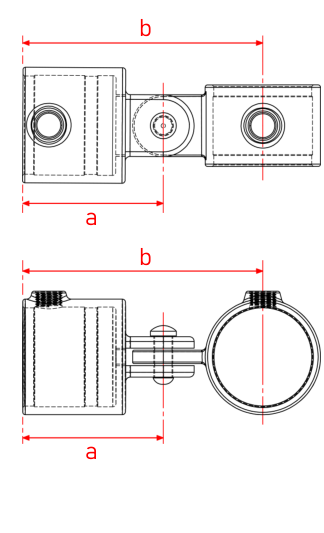

173 Tek Döner Kombinasyon, 33,7, 42,4, 48,3 ve 60,3 mm dış çaplı borular için 4 ölçüde üretilir. Tablodaki harfler teknik çizimdeki ölçülere karşılık gelir.
| Tip | Boru dış çapı (mm) | a (mm) | b (mm) |
|---|---|---|---|
| B34 | 33,7 | 61 | 104,5 |
| C42 | 42,4 | 69 | 117 |
| D48 | 48,3 | 77 | 130 |
| E60 | 60,3 | 89 | 152 |
Malzeme ve Montaj
Parça, galvaniz kaplı sfero dökümden üretilir. Boru, parçanın üzerindeki vidaların allen anahtarıyla sıkılmasıyla sabitlenir; kaynak, delme veya özel alet gerekmez.
Sistemin diğer parçaları için boru klemp bağlantı elemanları sayfasına bakabilir, ihtiyacınız olan parçaları teklif listenize ekleyebilirsiniz.
